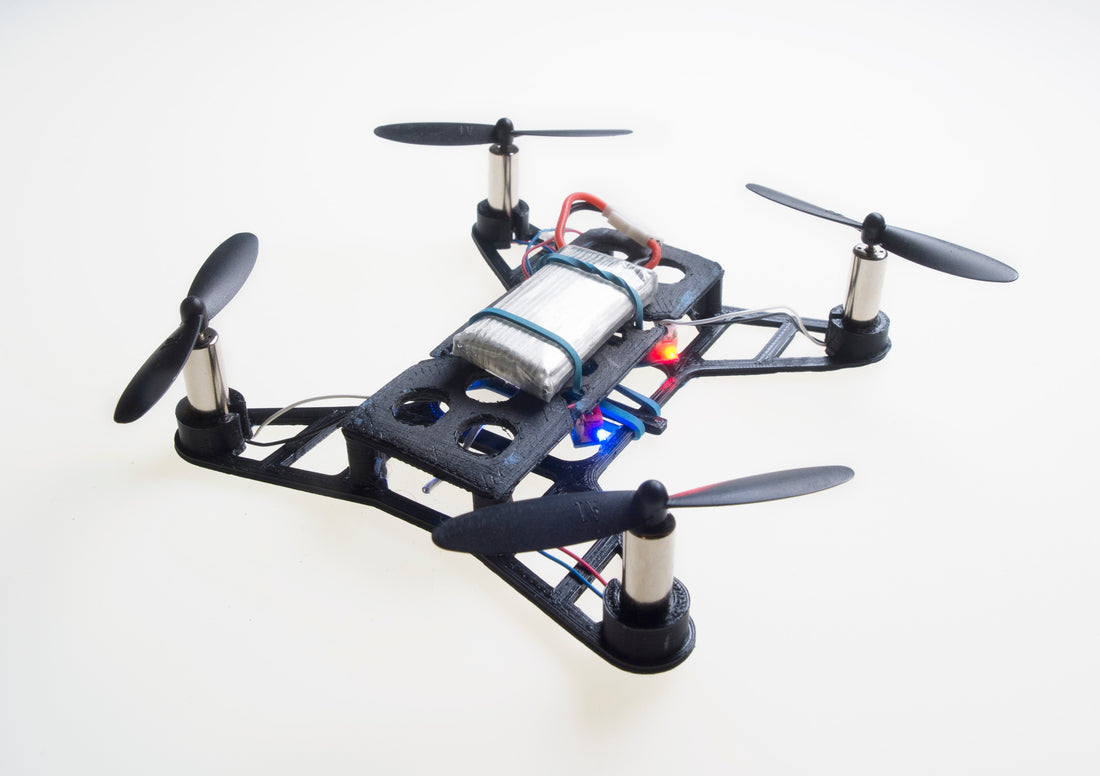

3d-print din egen drone!

Posted by Henning Pedersen at

Makeadrones mikrodroner og klassesett er kompatible med de fleste 3d-print rammer for 7x20mm motorer. Klikk på lenkene under for å komme til Thingiverse-filene. Merk at de bare er et utgangspunkt som kanskje må modifiseres og forbedres.

Kravspec for design av ramme

Man kan designe en ramme for 3d-printing eller laserkutter med følgende kravspesifikasjon.

Tegn en ramme som holder motorer, styrekort og batteri sammen med følgende krav:

  • Motorene har en diameter 7mm
  • Styrekortet i midten har en bredde på 23 mm og en høyde på 25mm
  • Avstanden mellom motorene skal være så lange at propellene ikke slår inni hverandre, men ikke så lang at ledningene ikke rekker bort.
  • Batteriet skal plasseres under senter av rammen
  • Det skal være understell som gjør at batteriet ikke er i kontakt med bakken.
  • Vekten bør ikke overstige 10 gram.
  • Batteriet skal kunne taes av og på. Lag en festeløsning der du ikke trenger lim eller tape.
  • Rammen bør være symmetrisk i minst en retning.

3d-filer:

Kolibri pipe-inspirert ramme fra MakeKit

MakeKit motorfester (brukes med ispinner)



Gophy remix (eksperimentell)

Sethi sammenleggbar (eksperimentell)

Gophy Alien inspired (eksperimentell) (velg 7mm)
